一、PE (Portable Executable) 文件结构

PE (Portable Executable) 是 Windows 操作系统下的可执行文件格式标准，用于 EXE、DLL、SYS、OCX 等文件类型。

1.基本组成部分

(1)DOS 头部和 DOS Stub

• DOS Header (IMAGE_DOS_HEADER)
  • 标志位：e_magic (0x4D5A "MZ") # 小端方案
  • e_lfanew 字段指向 PE 头部的偏移量
• DOS Stub
  • 简单的 DOS 程序，通常显示 "This program cannot be run in DOS mode"

(2)PE 文件头

• PE Signature ("PE\0\0")
• COFF 文件头 (IMAGE_FILE_HEADER)
  • 包含机器类型、节区数量、时间戳等
• 可选头 (IMAGE_OPTIONAL_HEADER)
  • 重要字段：入口点地址、ImageBase、节区对齐等
  • 32位和64位版本结构不同

(3)节区表 (Section Table)

• 描述每个节区的属性（名称、虚拟大小、虚拟地址、文件大小、文件偏移、标志等）
• 常见节区：
  • .text - 代码段
  • .data - 初始化数据
  • .rdata - 只读数据
  • .idata - 导入表
  • .edata - 导出表
  • .rsrc - 资源
  • .reloc - 重定位信息

(4)节区数据

• 实际包含代码和数据的部分

2.重要数据结构

(1)导入表 (Import Table)

• 描述程序依赖的外部DLL和函数
• 通过 IMAGE_DIRECTORY_ENTRY_IMPORT 目录项定位
• 包含 IMAGE_IMPORT_DESCRIPTOR 数组

(2) 导出表 (Export Table)

• 描述DLL导出的函数
• 通过 IMAGE_DIRECTORY_ENTRY_EXPORT 目录项定位
• 包含 IMAGE_EXPORT_DIRECTORY 结构

(3) 资源表 (Resource Table)

• 包含程序的图标、对话框、字符串等资源
• 多级树形结构

(4) 重定位表 (Relocation Table)

• 包含需要重定位的地址列表
• 对DLL很重要，因为DLL不能总是加载到首选基址

(5) TLS (Thread Local Storage) 表

• 包含线程本地存储的回调函数

3.PE 文件分析工具

1. 命令行工具:

   • dumpbin (Visual Studio 附带)
   • objdump (GNU工具链)
   • pedump (专用PE分析工具)

2. 图形化工具:

   • PEView
   • CFF Explorer
   • PEiD (检测加壳)
   • IDA Pro (反汇编)
   • Ghidra (NSA开源逆向工具)

3. Python库:

   • pefile (最流行的PE解析Python库)
   • LIEF (跨平台二进制解析库)

4.PE 文件格式示例

// 简化的DOS头部结构
typedef struct _IMAGE_DOS_HEADER {
    WORD e_magic;    // "MZ"
    // ... 其他字段 ...
    LONG e_lfanew;   // PE头偏移
} IMAGE_DOS_HEADER;

// PE签名后的COFF文件头
typedef struct _IMAGE_FILE_HEADER {
    WORD Machine;
    WORD NumberOfSections;
    DWORD TimeDateStamp;
    DWORD PointerToSymbolTable;
    DWORD NumberOfSymbols;
    WORD SizeOfOptionalHeader;
    WORD Characteristics;
} IMAGE_FILE_HEADER;

5.PE 文件分析示例 (使用 pefile)

import pefile

pe = pefile.PE("notepad.exe")

print("PE Sections:")
for section in pe.sections:
    print(f"{section.Name.decode().strip()}: VA={section.VirtualAddress:08x} Size={section.Misc_VirtualSize:08x}")

print("\nImported DLLs:")
for entry in pe.DIRECTORY_ENTRY_IMPORT:
    print(entry.dll.decode())
    for imp in entry.imports:
        print(f"\t{imp.name.decode() if imp.name else str(imp.ordinal)}")

6.加壳与混淆

许多恶意软件会对PE文件进行加壳或混淆：

• 压缩壳：UPX、ASPack等
• 加密壳：Themida、VMProtect等
• 自定义壳

分析加壳程序通常需要先脱壳或动态分析。

7.64位PE (PE32+)

64位PE结构与32位类似，主要区别：

• 魔法数字为PE32+
• 可选头扩展为IMAGE_OPTIONAL_HEADER64
• 地址和指针变为64位

理解PE结构是Windows平台二进制分析的基础，对于安全研究人员和逆向工程师至关重要。

8.题目复现

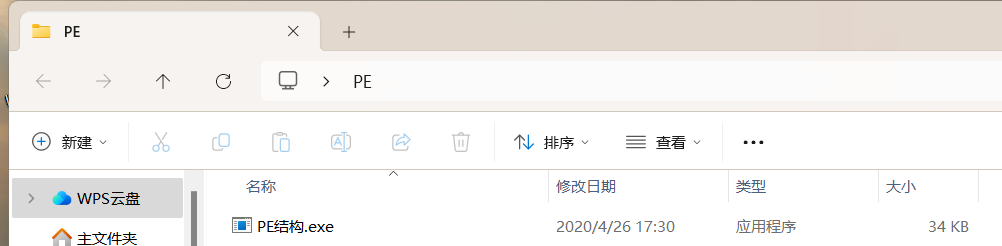

题目：[PE结构]

• 题目来源：polarctf-reverse-[PE结构]

• 解题：

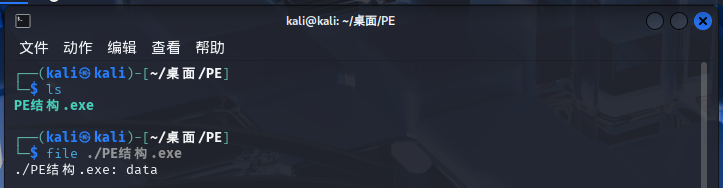

file命令进行文件信息查看：file [文件名]

出现这种情况通常表示该文件可能已损坏、不完整或被加壳/混淆，此处是PE结构存在问题

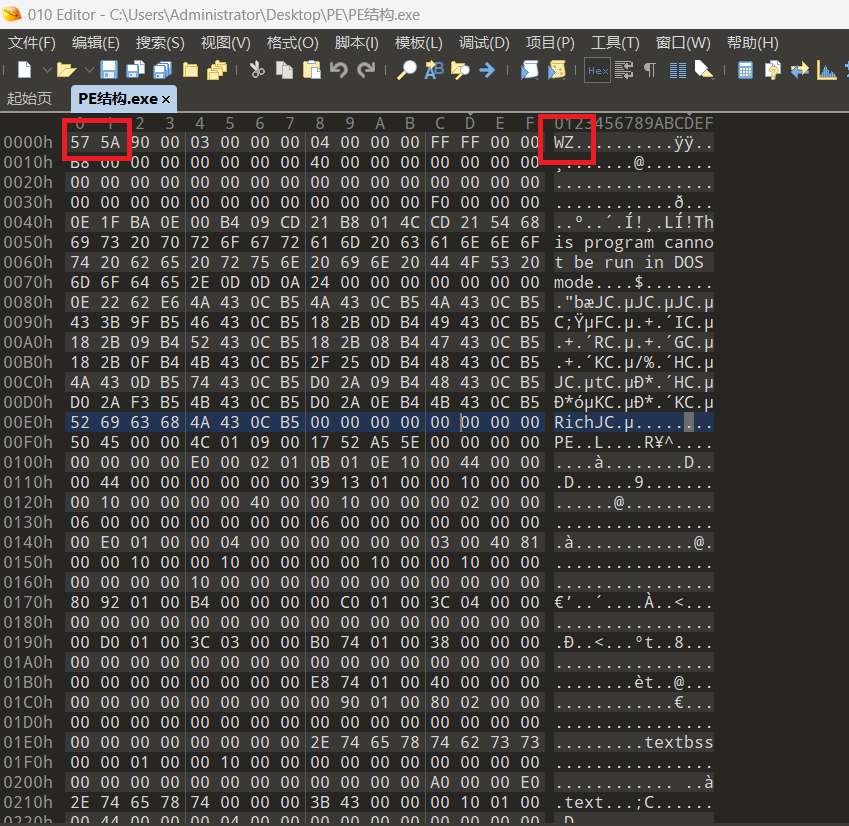

010打开该文件，发现DOS头部不正确，MZ(Mark Zbikowski)2个字符（即0x4D, 0x5A）开头，被称为DOS签名。

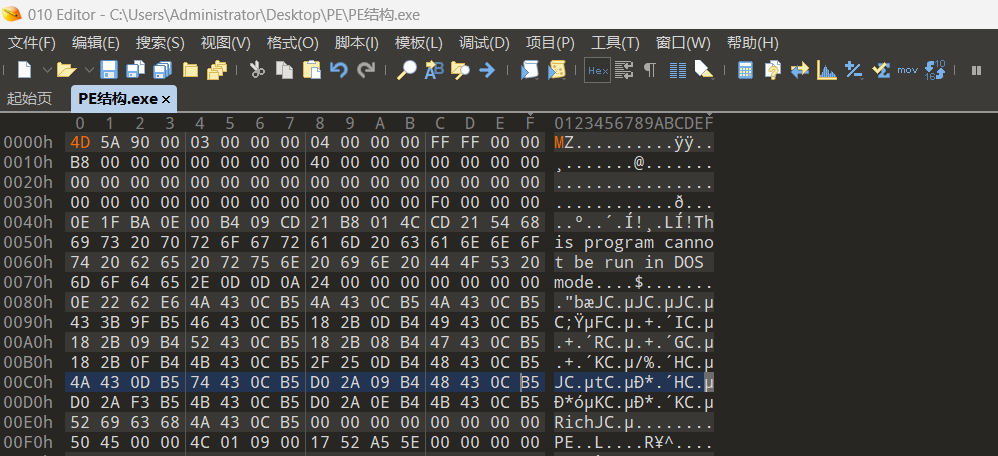

改为正确的DOS头部

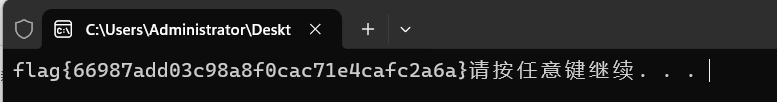

保存后运行，得到flag
